深孔钻及水路加工
首页›制造能力›深孔钻及水路加工

深孔钻及水路加工

冷却水路作为模具的“血液循环系统”，其加工精度、清洁度与密封性，是实现稳定量产的关键保障。

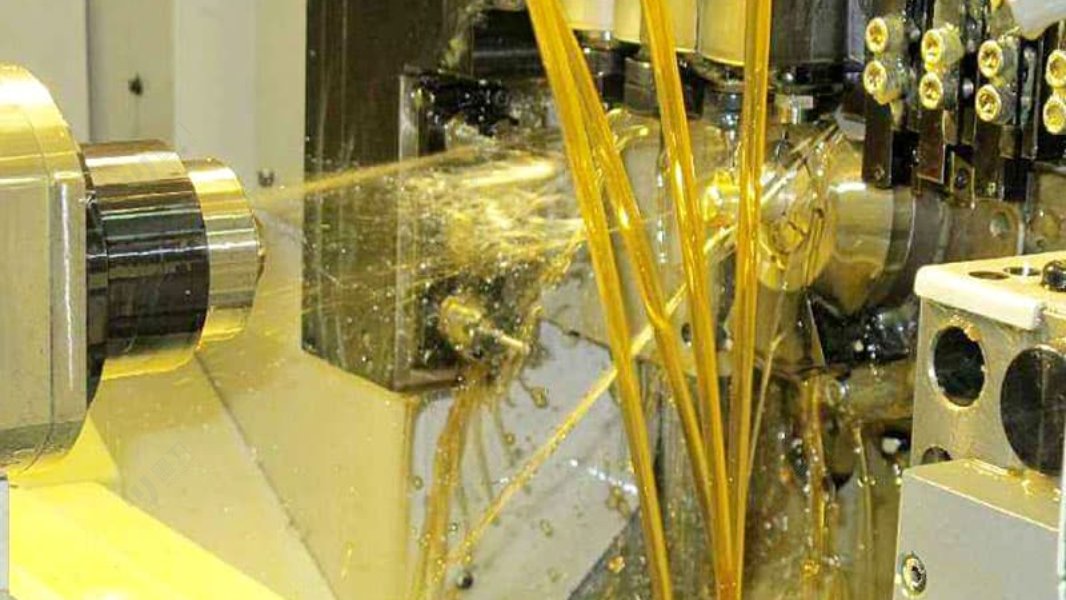

冷却水路深孔钻
目标 / 01

冷却水路深孔钻

在模仁/模板中加工深度200-500mm、Ø4-12mm的直孔或阶梯孔。

  • 孔直线度≤0.1mm/100mm
  • 表面粗糙度Ra≤3.2μm(防锈蚀沉积)
  • 主轴转速：2500-3500rpm
  • 进给速度：0.08-0.12mm/rev
  • 冷却压力：≥70bar(油基)
  • 直线度控制：每100mm≤0.05mm(导向套+实时纠偏)

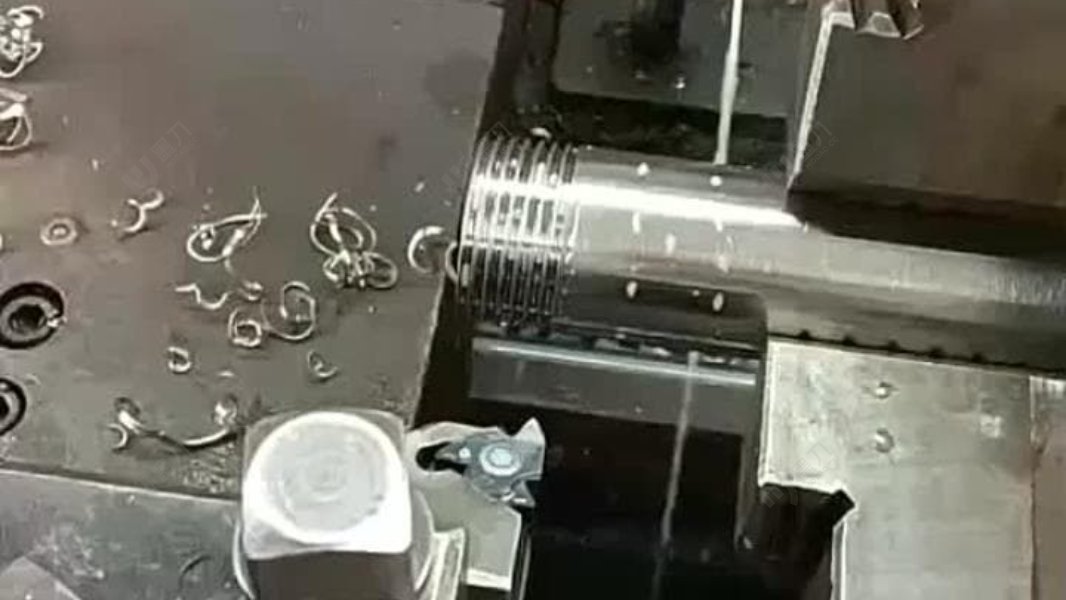

接头螺纹加工
精度 / 02

接头螺纹加工

保证接头密封性与装配精度。

  • 螺纹精度：6H(内螺纹)，无毛刺、无烂牙
  • 垂直度：≤0.05mm(相对于水路中心)
  • 密封面光洁度：Ra≤1.6μm(防O型圈剪切)
  • 位置公差：±0.1mm(匹配快插接头)

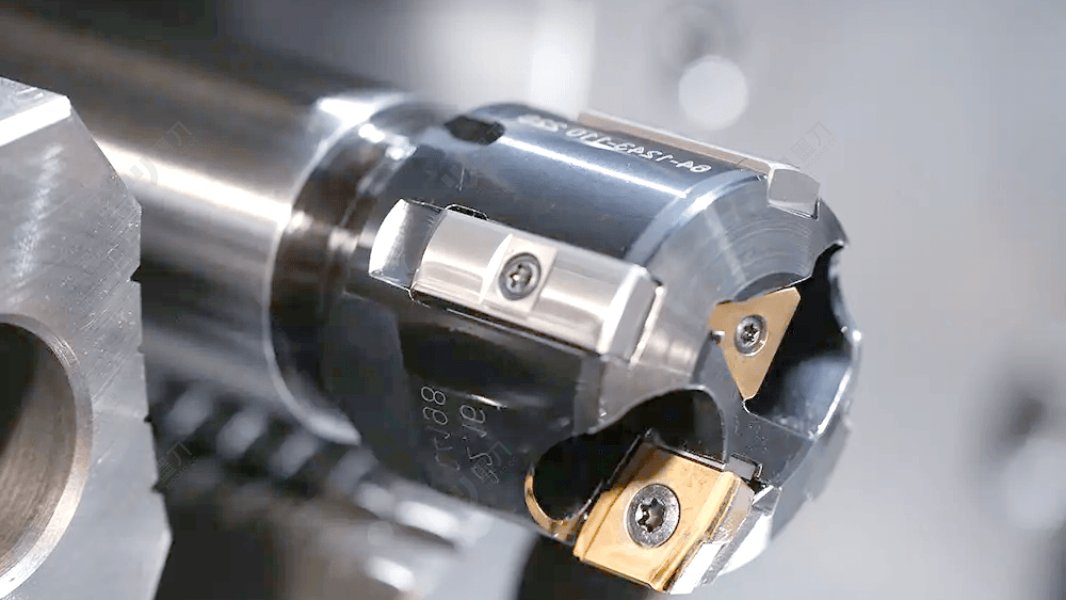

管路清洁
清洁 / 03

管路清洁

切屑、油污、锈迹会堵塞水路、磨损水泵、引发微生物滋生。

  • 清洁标准(ISO4406或客户SPEC)：颗粒物≤ISO16/13
  • 无可见残留物(内窥镜检查)
CASES应用案例

典型应用

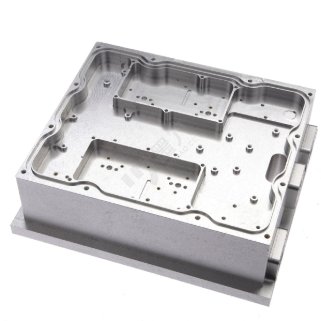

连接器外壳水路系统
连接器外壳

连接器外壳水路系统

孔径精度±0.01mm，内壁光洁，随形冷却。

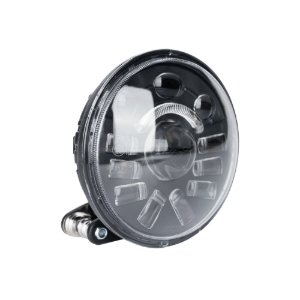

 新一代LED大灯灯罩水路
新一代LED大灯灯罩

新一代LED大灯灯罩水路

深孔钻+接头加工，模温降低，冷却效率提升。
